产品简介
630-31500/35型油浸式变压(ya)器适用于交流50Hz、额定工作电压35kV的电力系(xi)统中，作为中小型变电站变电设备。
结构(gou)特征
█ 铁芯
铁芯适(shi)用高导磁晶粒取向冷(leng)轧硅钢片(pian)。铁芯(xin)为心式(shi)铁芯，全斜接缝迭积(ji)式铁芯(xin)，其铁芯柱为多级阶梯的(de)圆截面，铁轭与铁芯为等截面(mian)。
█ 绕组
绕组均为(wei)同(tong)心式线圈，高压绕组具(ju)有对应分接电压要求的抽头，引至(zhi)分接开(kai)关上，开(kai)关安装在箱盖上，且需切断电源后(hou)方可变换分(fen)接电压。
█ 安全保(bao)护装置。
变压器装(zhuang)有气体继电器、压力释放阀。
█ 油保护装(zhuang)置
变压器(qi)均(jun)装(zhuang)有胶囊(nang)式储油柜，其一端装有铁磁(ci)指针式油位计；储油柜(gui)上装有带油封的吸湿器。
█ 油温测量装置
变(bian)压器均装有玻璃温度(du)计的管座，管座设在油箱顶部。伸入油内120±10mm;1000kVA及以上变压器装有户外式双温信号温度计。
█ 变压器油箱及(ji)其附件
变压器一般不供给小车，箱底支架的焊接位置应符合(he)GB6451的规定;油箱的下部壁上装有油样活门，变压器油箱下部装有(you)足(zu)够大的放油(you)阀。

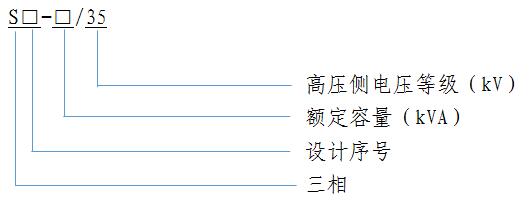

型号说明
主要技术参数(shu)
|
型号 |
额定容量 |
电压组(zu)合及分接范围 |
联结组标号 |
短路阻(zu)抗（%） |
空载损耗（kW） |
负载损耗(hao)（kW） |
空(kong)载电流（%） |
重量（Kg） |
||||
|
高压(ya) |
高压分接范(fan)围(wei)（%） |
低压 |
总重 |
器身(shen) |
油 |
|||||||
|
S11-630/35 |
630 |
35 |
±2*2.5 |
3.15 |
Yd11 |
6.5 |
0.84 |
7.87 |
1.10 |
3200 |
1513 |
851 |
|
S11-800/35 |
800 |
0.99 |
9.41 |
1.00 |
3500 |
1820 |
810 |
|||||
|
S11-1000/35 |
1000 |
1.16 |
11.55 |
1.00 |
3825 |
1930 |
906 |
|||||
|
S11-1250/35 |
1250 |
1.41 |
13.94 |
0.90 |
4520 |
2230 |
1010 |
|||||
|
S11-1600/35 |
1600 |
1.70 |
16.68 |
0.80 |
4970 |
2529 |
1119 |
|||||
|
S11-2000/35 |
2000 |
2.18 |
18.39 |
0.70 |
5470 |
2900 |
1193 |
|||||
|
S11-2500/35 |
2500 |
2.56 |
19.67 |
0.60 |
6500 |
3800 |
1503 |
|||||
|
S11-3150/35 |
3150 |
7 |
3.04 |
23.09 |
0.56 |
7730 |
4260 |
1555 |
||||
|
S11-4000/35 |
4000 |
3.62 |
27.36 |
0.56 |
8360 |
4700 |
1668 |
|||||
|
S11-5000/35 |
5000 |
4.32 |
31.38 |
0.48 |
9620 |
5400 |
1878 |
|||||
|
S11-6300/35 |
6300 |
7.5 |
5.25 |
35.06 |
0.48 |
11660 |
6900 |
2124 |
||||
|
S11-8000/35 |
8000 |
±2*2.5 |
YNd11 |
7.20 |
38.48 |
0.42 |
13450 |
7500 |
2702 |
|||
|
S11-10000/35 |
10000 |
8.71 |
45.32 |
0.42 |
17200 |
8800 |
3117 |
|||||
|
S11-12500/35 |
12500 |
8 |
10.13 |
53.87 |
0.40 |
20540 |
10800 |
3980 |
||||
|
S11-16000/35 |
16000 |
12.16 |
65.83 |
0.40 |
24720 |
12740 |
4700 |
|||||
|
S11-20000/35 |
20000 |
14.40 |
79.51 |
0.40 |
29170 |
15040 |
5540 |
|||||
|
S11-25000/35 |
25000 |
17.02 |
94.05 |
0.32 |
34420 |
17750 |
6540 |
|||||
|
S11-31500/35 |
31500 |
20.22 |
112.86 |
0.32 |
40620 |
20940 |
7720 |
|||||
注：其它要求请联系我们。
