产品简介
50-2500/35型油浸式变压器适用于交流50Hz、额定工作电压35kV及(ji)以下的电力系统中，作为中小型变电站、工矿企业、事业单位动力配电及(ji)照明负荷的变电设备。
结构特征
■ 铁芯
铁芯适用高导磁晶粒取向冷轧硅钢片。铁芯为心式铁芯，全斜接缝迭积式铁(tie)芯，其铁芯柱为多级阶梯的圆截(jie)面，铁(tie)轭与铁芯为等截面(mian)。
■ 绕组
绕组采用瓦楞油道，不浸(jin)漆工艺，紧缩(suo)带绑扎，绕组均为同心式线圈(quan)，高压绕组具有对应分接电压要求的(de)抽头，引至分接开(kai)关上，开关安装在(zai)箱盖上，且需切断电源后方(fang)可变换(huan)分接电压(ya)。
■ 安全保护装置
800-2500kVA变压器装有气体继电(dian)器、压力释放阀。
■ 油保(bao)护装置
变压器均装有储油柜，其一(yi)端(duan)装有油位计；储油柜上装有带油封的吸湿器。
■ 油温(wen)测量装置
变压器均装有玻璃温度计(ji)的管座(zuo)，管座设在油箱顶部。伸(shen)入油内120±10mm;1000-2500kVA变(bian)压器(qi)装有户外式信(xin)号温度计(ji)。
■ 变压器油箱(xiang)及其附件
变压器(qi)一般不供给(gei)小车，箱底支(zhi)架的焊接位置应符合GB6451的规定;油箱的下部壁上装有油样活门，变(bian)压器油箱下(xia)部装(zhuang)有(you)足够大的放油(you)阀。

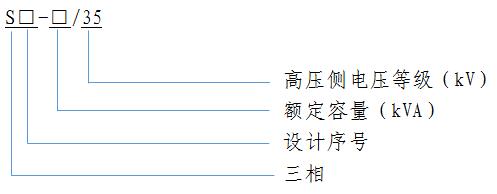

型号说明
主要(yao)技术参数
|
型号 |
额定容量 |
电压组合及分接范围(wei) |
联(lian)结(jie)组标号 |
短路阻抗（%） |
空载损耗（kW） |
负载损耗（kW） |
空载电流（%） |
重量（Kg） |
||||
|
高压 |
高(gao)压分接范(fan)围（%） |
低(di)压 |
总重(zhong) |
器身 |
油 |
|||||||
|
S11-50/35 |
50 |
35 |
±2*2.5 |
0.4 |
Yyn0 |
6.5 |
0.17 |
1.21/1.15 |
2.00 |
940 |
331 |
351 |
|
S11-80/35 |
80 |
0.20 |
1.75/1.66 |
1.90 |
1020 |
402 |
435 |
|||||
|
S11-100/35 |
100 |
0.24 |
2.02/1.92 |
1.80 |
1180 |
488 |
475 |
|||||
|
S11-125/35 |
125 |
0.28 |
2.38/2.26 |
1.70 |
1350 |
570 |
505 |
|||||
|
S11-160/35 |
160 |
0.29 |
2.83/2.69 |
1.60 |
1510 |
649 |
520 |
|||||
|
S11-200/35 |
200 |
0.35 |
3.33/3.16 |
1.50 |
1670 |
729 |
535 |
|||||
|
S11-250/35 |
250 |
0.41 |
3.95/3.76 |
1.40 |
1760 |
845 |
555 |
|||||
|
S11-315/35 |
315 |
0.49 |
4.76/4.53 |
1.40 |
2130 |
974 |
570 |
|||||
|
S11-400/35 |
400 |
0.59 |
5.75/5.47 |
1.30 |
2320 |
1118 |
622 |
|||||
|
S11-500/35 |
500 |
0.69 |
6.92/6.58 |
1.20 |
2660 |
1310 |
680 |
|||||
|
S11-630/35 |
630 |
0.84 |
7.87 |
1.10 |
3070 |
1440 |
770 |
|||||
|
S11-800/35 |
800 |
0.99 |
9.41 |
1.00 |
3820 |
1980 |
1030 |
|||||
|
S11-1000/35 |
1000 |
1.16 |
11.55 |
1.00 |
4040 |
2080 |
1040 |
|||||
|
S11-1250/35 |
1250 |
1.41 |
13.94 |
0.90 |
4570 |
2375 |
1081 |
|||||
|
S11-1600/35 |
1600 |
1.70 |
16.68 |
0.80 |
5370 |
2830 |
1205 |
|||||
|
S11-2000/35 |
2000 |
2.18 |
18.39 |
0.70 |
6250 |
3300 |
1347 |
|||||
|
S11-2500/35 |
2500 |
2.56 |
19.67 |
0.60 |
6940 |
3750 |
1524 |
|||||
注：其它参(can)数要求请联系(xi)我们。
